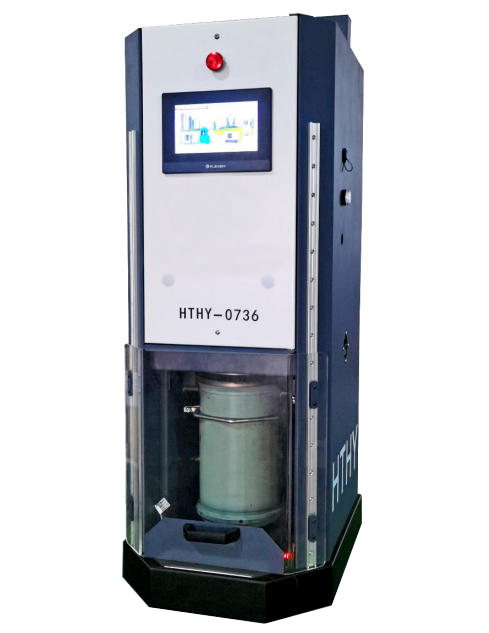

HTHY-0736旋轉壓實儀
|
| 產品說明 |
簡介 HTHY-0736 旋轉壓實儀是一款采用旋轉壓實法成型圓柱體瀝青混合料試件的設備，試件可用于測試瀝青混合料的各項性能。該設備采用電動加載的方式，壓實過程中試件同時受到壓頭豎直向下的壓力和試模傾斜旋轉產生的剪切力，從而模擬和再現鋪路過程中的現場壓實條件，確保被測試件的壓實質量。試件內部集料排列結構與實際路面具有高度一致性，測試數據可有效指導配合比設計和施工質量控制，特別適用于 Superpave、SMA 等新型瀝青混合料的研發與驗證。
滿足規范： JTG 3410-2025 T0736 AASHT312 EN 12697-31 ASTM D6925
設備特點 高剛性與輕量化設計：
采用高剛度結構鋼框架，在保證設備穩定性和抗變形能力的同時，實現重量?jī)?yōu)化，是移動實驗室或空間受限環境的理想選擇。
精確可控的旋轉壓實過程：
壓力控制： 采用同軸高精度壓力傳感器（±0.1%FS）進行控制，確保豎直壓實力的準確性與穩定性。
角度控制： 內旋轉角 在 0°至 2°范圍內連續可調，滿足不同標準要求（出廠默認設置為 1.16°）。
行程控制：可精確控制壓實高度或壓實圈數。
優異的可靠性與重復性：
堅固的設計、精密的控制和優質的部件共同保證了設備在長期連續運行和大量樣品測試中的高可靠性與測試結果的重復性。
清潔安靜的電動驅動：
采用高性能電動作動器，僅需標準單相電源供電，che底摒棄笨重、嘈雜的外置空壓機，顯著降低運行噪音，改善實驗室環境。
便捷安全的操作：
透明玻璃門：便于觀察壓實過程，同時確保操作安全，可滑動方便快速裝卸試模。

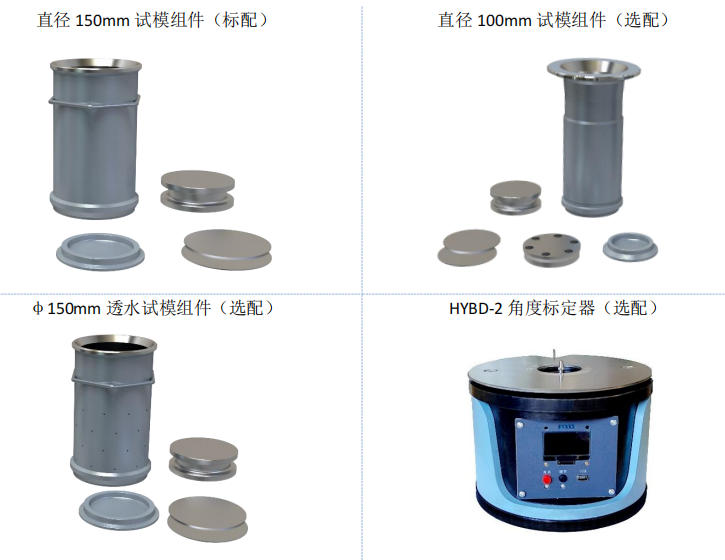

獨立脫模器： 顯著簡化試樣脫模流程，試驗更高效（選配）。
直觀的人機交互：
7 英寸工業級觸摸屏： 提供清晰、靈敏的操作界面。
實時數據可視化： 在壓實過程中實時動態顯示相關曲線，如“壓力-圈數”、“高度-圈數”便于即時監控和過程分析。
數據記錄與導出： 完整記錄數據，支持 USB 導出用于后續分析。
技術參數
加載方式：電動
壓力傳感器量程：0~30kN（0~1500kPa）
zui大加載能力：25kN
壓力傳感器精度：±0.1%FS
試件尺寸：φ150mmx(90~200)mm φ100mmx(90~125)mm
試驗停止條件： 試件高度停止 壓實圈數停止
旋轉速度：30r/min
zui大旋轉次數：999 次
內旋轉角范圍：0°~2°，出廠設置 1.16°
數據導出：USB
電源要求：220V±10V 50Hz
整機功率：1200W
外形尺寸：450x615x1140（mm）
重量：100kg
 |
